APのタンク一体式マスタシリンダCP3125は二種類のシリンダのボア（径）があるが、外見はまったく一緒。

・CP3125-2：φ19mm
・CP3125-4：φ15.9mm(5/8インチ)

今回そらいろ号に装着しようとしているのはCP3125-4。
実はオクで落札したブツは、手元に届くまでシリンダ径がわからなかった。
ノーマルと同じ5/8インチでラッキー。
（※同じ初期型でもフロント17インチモデルのシリンダ径はφ14mmです）

ブレーキSWキットとミラーホルダーが付いているのはありがたい。後で揃えようとすると結構高いんだ。これが。

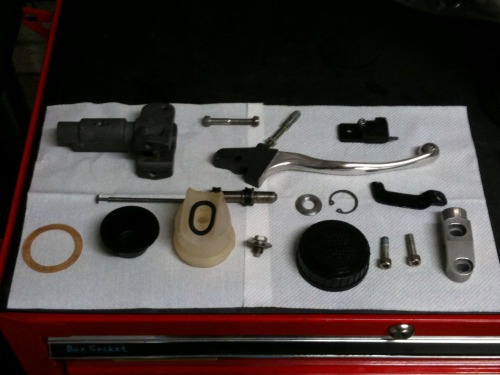

履歴がわからない中古部品ですからね。とりあえずO/Hします。
錆びが浮いた部品は、磨いたり、ケミカルを使用したりしてキレイにしました。
念のため、ゴム系のパーツはすべて新調。
僕の性格的に、こーゆう作業をするのは最初だけ（笑）

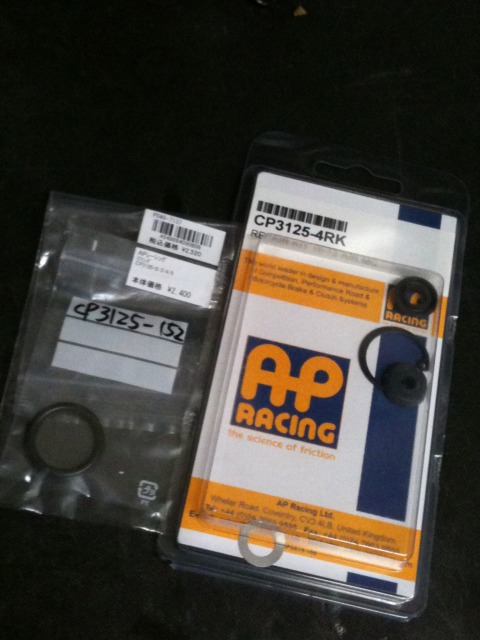

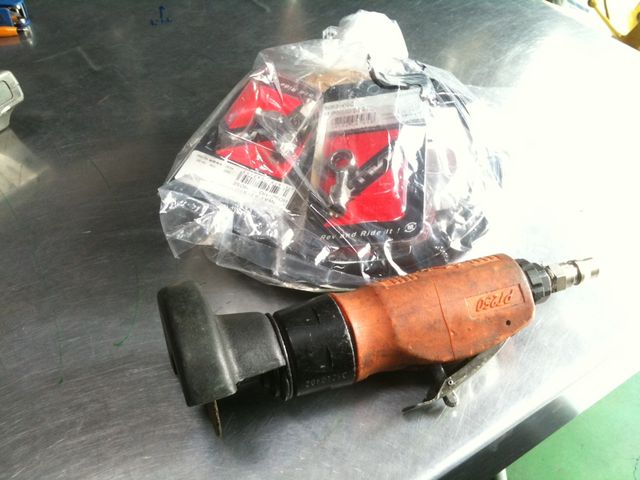

ノーマルのマスタとブレーキラインの出所が違うため、ブレーキラインは一から造りなおしとなる。   ほんでもって揃えたブレーキパーツ。 ホースの切断は（刀のときみたいに）ニッパでやろうと思っていたのだけれど、 Hu-tech仁衡氏が「ニッパで切ると切断面が潰れて組み上げたときのフルード漏れが心配だから」と、 グラインダーを貸してくれた。ありがとうございます。   タンク下パッキン：2,520円。マスタシリンダリペアキット：4,410円。 APの補修パーツ、高っけぇえええ（笑） 仕入れ値も殆ど変わらない金額で、この値段でもバイク屋の儲けは100円ないそうです（ホント）
【フィッティングの組み立て手順】 １：ホースを適当な長さにカットした後、保護用ビニールを1.5cmほど剥がしてフィッティングを通す。 ２：先端のメッシュを少しほぐしてカット。現れたナイロンパイプの先端を鑢でキレイに整える。 ３：ショックレスハンマーでオリーブを叩き込み、ナットを締めれば完成。   難しい作業ではないけれど、ブレーキは重要保安部品。自信のないひとはプロに任せましょう。

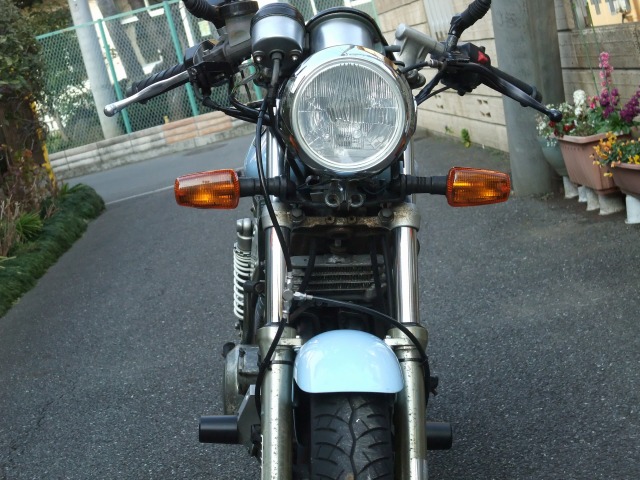

新しいブレーキラインの取り回しは、マスタシリンダから一本で取り出し、 途中で二本に分岐させてキャリパーに導びく方式にした。   分岐用のフィッティングがインナーチューブやアンダーブラケットに干渉しないようにしたら、 ラインをフォークの外から回さざるを得なくて、結果、ブレーキラインがやたら目立つようになっちゃった。 正直、ちょっとビミョーで、造り直したいかも。

マスタを交換したことで、そらいろ号のブレーキタッチはかなり変化した。
以前より、握り初めの初期が柔らかく、奥の方もストロークがある。

しかし、エアが噛んでる感触とはちょっと違うようだ。

シリンダ径がノーマルと同じなのにタッチが変わってしまった理由は、CP3125独特の仕様に起因する。

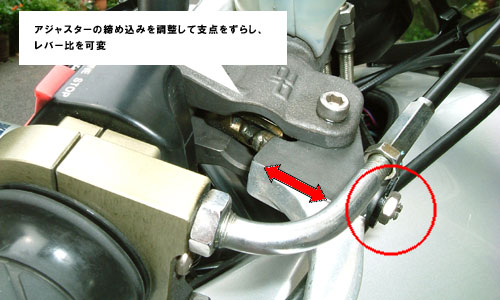

このマスタ、レバー根元に付いているアジャスタボルトでレバー比を変更することにより、
有効シリンダ径を12〜15.9mm相当に調整することが可能なのだ。
ただし、レバー比を変更すると、ブレーキレバーのタッチや効きが変わる。

具体的には、有効シリンダ径が小さくなる方向にアジャストすると、
タッチは柔らかく、レバーストロークも大きくなる。

・写真の刀号はCP3125-2(シリンダ径19mm)。

有効シリンダ径をノーマルと同じφ5/8インチ(15.9mm)相当にするには、
レバーの遊びを最も少ない位置に調整する必要がある。

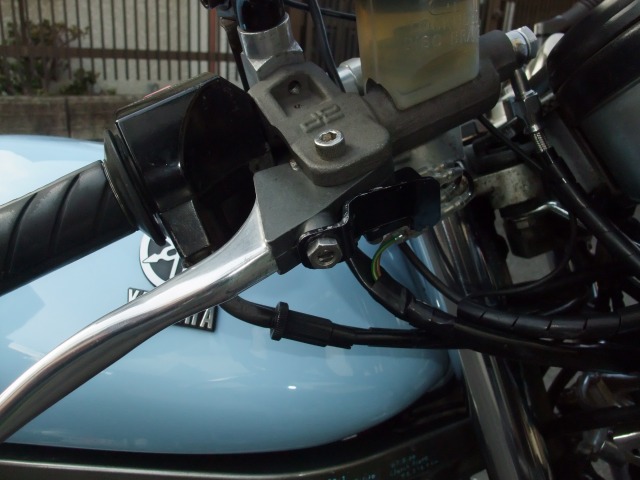

しかし、アジャスタボルトの先端には、ブレーキSWを作動させるためのプレートが入っているので、
実際には、少しだけ有効シリンダ径が小さくなる（タッチが柔らかくなる）位置でレバーを固定せざるを得ない。
（ブレーキSWを機械式から油圧式に変更すれば解決するんだけれど…。あれよく壊れるんだよねｗ）

まあ悪いことばかりじゃない。
有効シリンダ径が小さくなると相対的に油圧レシオが上がり、ブレーキの効力自体は増すのだから。
もともとSRXのブレーキは強力とは言い難いしね。

いずれにしても、コントロール性は高く、以前より「使える」ブレーキになったことは確かです。
サーキットでテストするのがちょう楽しみ！
